Dans l'évolution de l'électronique moderne, les contraintes physiques de la conception des produits sont devenues aussi difficiles que les exigences électriques. Les ingénieurs sont de plus en plus confrontés au dilemme consistant à intégrer davantage de fonctionnalités dans des espaces plus restreints tout en maintenant la fiabilité dans des conditions dynamiques. La carte Rigid-Flex s'est imposée comme la réponse à ce défi, combinant la stabilité structurelle des cartes de circuits imprimés rigides avec l'adaptabilité des circuits flexibles.HONTECs'est positionné comme un fabricant de confiance de solutions de panneaux rigides-flexibles, au service des industries de haute technologie dans 28 pays avec une expertise spécialisée dans la production de prototypes à grande diversité, à faible volume et à rotation rapide.
La valeur d’une carte Rigid-Flex va au-delà du simple gain de place. En éliminant les connecteurs, les câbles et les joints de soudure qui relient traditionnellement des cartes rigides distinctes, cette technologie améliore considérablement la fiabilité du système tout en réduisant le temps d'assemblage et le poids total. Les applications allant des dispositifs médicaux et des systèmes aérospatiaux à la technologie portable et à l'électronique automobile dépendent de plus en plus de la construction de cartes Rigid-Flex pour atteindre leurs objectifs de performances et de durabilité.
Situé à Shenzhen, Guangdong,HONTECcombine des capacités de fabrication avancées avec des normes de qualité rigoureuses. Chaque carte Rigid-Flex produite porte l'assurance des certifications UL, SGS et ISO9001, tandis que la société met activement en œuvre les normes ISO14001 et TS16949 pour répondre aux exigences exigeantes des applications automobiles et industrielles. Grâce à des partenariats logistiques comprenant UPS, DHL et des transitaires de classe mondiale, HONTEC garantit que les commandes de prototypes et de production atteignent efficacement les destinations dans le monde entier. Chaque demande reçoit une réponse dans les 24 heures, reflétant un engagement de réactivité que les équipes d'ingénierie mondiales apprécient.
La décision d'adopter un panneau rigide-flexible se résume souvent à plusieurs avantages distincts qui ont un impact direct sur la fiabilité du produit et l'efficacité de la fabrication. Les conceptions traditionnelles qui reposent sur des connecteurs, des câbles et plusieurs cartes rigides introduisent des points de défaillance potentiels à chaque interconnexion. Chaque connecteur représente un joint mécanique susceptible d'être endommagé par les vibrations, la corrosion et la fatigue au fil du temps. Une carte Rigid-Flex élimine entièrement ces points de défaillance en intégrant des circuits flexibles qui servent d'interconnexion entre les sections rigides. Cette construction unifiée réduit le travail d'assemblage, élimine les coûts d'approvisionnement en connecteurs et supprime le risque d'acheminement incorrect des câbles lors de l'assemblage. Pour les applications soumises à des mouvements, pliages ou vibrations répétés, la carte Rigid-Flex offre une fiabilité mécanique supérieure par rapport aux alternatives basées sur des connecteurs. De plus, les économies d'espace peuvent être substantielles, car les sections flexibles peuvent être pliées ou courbées pour s'adapter aux formes irrégulières du boîtier, permettant ainsi aux concepteurs d'utiliser l'espace disponible plus efficacement. La réduction de poids est un autre avantage important, en particulier pour les dispositifs médicaux aérospatiaux et portables où chaque gramme compte.HONTECtravaille avec les clients pour évaluer ces facteurs dès le début de la phase de conception, en s'assurant que la décision d'opter pour un panneau rigide-flexible s'aligne à la fois sur les exigences techniques et sur les considérations liées au volume de production.
La zone de transition où le matériau rigide rencontre le matériau flexible représente la zone la plus critique dans la fabrication des panneaux Rigid-Flex. HONTEC utilise des contrôles techniques spécialisés pour garantir que ces régions maintiennent l'intégrité électrique et la résistance mécanique tout au long du cycle de vie du produit. Le processus commence par une sélection précise des matériaux, utilisant des substrats flexibles à base de polyimide qui maintiennent leur flexibilité tout en offrant une excellente stabilité thermique. Lors de la fabrication, les sections rigides sont construites à l'aide de la norme FR-4 ou de stratifiés haute performance, tandis que les sections flexibles subissent un traitement minutieux pour conserver leur flexibilité. La zone de transition fait l'objet d'une attention particulière lors des processus d'application du revêtement et du masque de soudure, garantissant que l'interface reste exempte de concentrations de contraintes susceptibles de conduire à une rupture du conducteur en cas de flexion répétée.HONTECutilise des techniques de routage à profondeur contrôlée et d'ablation laser pour définir avec précision les limites de transition. Pour les conceptions de panneaux rigides-flexibles nécessitant une flexion dynamique répétée, l'équipe d'ingénierie évalue le rayon de courbure, les exigences en matière de cycle de flexion et la sélection des matériaux pour optimiser la durabilité. Les tests post-fabrication comprennent des tests de cycle de flexion pour les applications dynamiques et des tests de contrainte thermique pour valider que les zones de transition maintiennent la continuité électrique malgré les variations de température. Cette approche globale garantit que la carte Rigid-Flex fonctionne de manière fiable dans son environnement d'application prévu.
La conception d'un panneau rigide-flexible pour des applications impliquant des flexions ou des mouvements répétés nécessite une attention particulière à plusieurs facteurs qui diffèrent des applications statiques.HONTECL'équipe d'ingénierie met l'accent sur le rayon de courbure comme considération principale : le rapport entre le rayon de courbure et l'épaisseur du circuit flexible a un impact direct sur la durée de vie des traces de cuivre dans des conditions dynamiques. Une ligne directrice générale consiste à maintenir un rayon de courbure minimum d'au moins dix fois l'épaisseur du circuit flexible pour les applications dynamiques, bien que les exigences spécifiques dépendent du nombre de cycles de flexion attendus. Le routage des traces dans des sections flexibles nécessite un placement décalé des conducteurs plutôt que d'empiler les traces directement les unes au-dessus des autres, ce qui crée des points de contrainte lors de la flexion. L'épaisseur du placage au niveau des zones de transition fait l'objet d'une attention particulière, car cette région subit des contraintes mécaniques concentrées. HONTEC conseille à ses clients d'éviter de placer des vias, des composants ou des trous traversants dans les zones flexibles, car ces caractéristiques créent des points de contrainte localisés pouvant conduire à une défaillance. Les couches de blindage, lorsque cela est nécessaire, doivent être conçues avec des motifs hachurés plutôt qu'en cuivre massif pour maintenir la flexibilité. Le nombre de cycles de flexion anticipés (qu'il s'agisse de milliers pour un produit de consommation ou de millions pour un équipement industriel) éclaire la sélection des matériaux et les règles de conception. En abordant ces considérations pendant la phase de conception, HONTEC aide ses clients à réaliser des solutions de cartes rigides-flexibles qui répondent à la fois aux exigences de performances électriques et aux attentes de durabilité mécanique.
La mise en œuvre réussie d'une carte Rigid-Flex nécessite une collaboration qui s'étend au-delà de la fabrication de PCB standard.HONTECfournit un support technique qui commence par la conception pour les examens de fabricabilité, aidant les clients à optimiser l'empilement des couches, la géométrie des zones de transition et la sélection des matériaux avant le début de la fabrication. Cette approche proactive réduit les cycles de développement et évite des refontes coûteuses.
Capacités de fabrication àHONTECcouvrent une large gamme de configurations de cartes rigides-flexibles, depuis les conceptions simples flexibles à deux couches avec des raidisseurs rigides jusqu'aux constructions multicouches complexes intégrant des vias borgnes, des vias enterrés et de multiples sections rigides. Les options de matériaux incluent des substrats flexibles en polyimide standard, des matériaux à faibles pertes pour les sections flexibles haute fréquence et des stratifiés avancés sans adhésif pour les applications nécessitant une stabilité thermique supérieure.
La sélection de la finition de surface pour les applications de cartes rigides-flexibles prend en compte à la fois la soudabilité et la durabilité à la flexion, avec des options telles que l'or par immersion pour les surfaces planes adaptées aux composants à pas fin et ENIG pour les applications nécessitant une compatibilité de liaison filaire.HONTECmaintient des contrôles de processus stricts pour une manipulation flexible des matériaux, y compris des environnements à humidité contrôlée pendant la fabrication pour empêcher l'absorption d'humidité qui pourrait affecter la qualité du laminage.
Pour les équipes d'ingénierie à la recherche d'un partenaire de fabrication capable de fournir des solutions fiables de cartes rigides-flexibles, du prototype à la production,HONTECoffre une expertise technique, une communication réactive et des systèmes qualité éprouvés. La combinaison de certifications internationales, de capacités de fabrication avancées et d'une approche centrée sur le client garantit que chaque projet reçoit l'attention nécessaire au développement réussi d'un produit.
ELIC Rigid-Flex PCB est la technologie de trou d'interconnexion dans n'importe quelle couche. Cette technologie est le processus de brevet de Matsushita Electric Component au Japon. Il est fait de papier à fibres courtes du produit thermique "poly aramide" de DuPont, qui est imprégné d'une résine époxy haute fonction et d'un film. Ensuite, il est fait de formation de trous laser et de pâte de cuivre, et la feuille et le fil de cuivre sont pressés des deux côtés pour former une plaque double face conductrice et interconnectée. Parce qu'il n'y a pas de couche de cuivre électrolytique dans cette technologie, le conducteur est uniquement constitué de feuille de cuivre et l'épaisseur du conducteur est la même, ce qui favorise la formation de fils plus fins.
Le R-f775 FPC est un circuit imprimé flexible en matériau flexible r-f775 développé par songdian. Il a des performances stables, une bonne flexibilité et un prix modéré
EM-528K PCB est une sorte de carte composite qui connecte les PCB rigides (RPC) et les PCB flexibles (FPC) via des trous. En raison de la flexibilité du FPC, il peut permettre un câblage stéréoscopique dans l'équipement électronique, ce qui est pratique pour la conception 3D. À l'heure actuelle, la demande de PCB flexible rigide augmente rapidement sur le marché mondial, en particulier en Asie. Cet article résume la tendance de développement et la tendance du marché de la technologie, des caractéristiques et du processus de production de PCB rigide

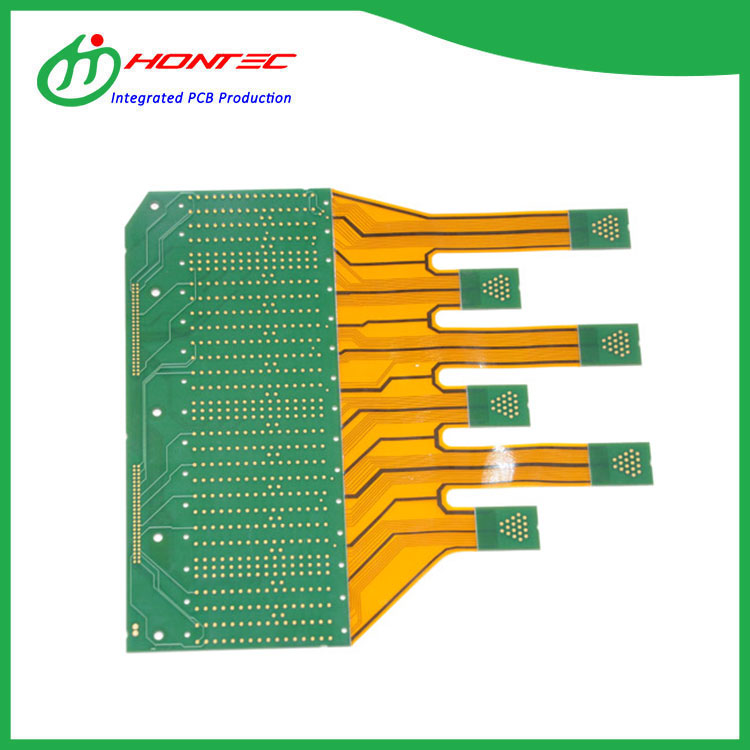

Comme la conception de PCB R-5795 est largement utilisée dans de nombreux domaines industriels, afin d'assurer un taux de réussite élevé élevé, il est très important d'apprendre les termes, les exigences, les processus et les meilleures pratiques de conception flexible rigide. Le PCB rigide FLEX TU-768 peut être vu à partir du nom que le circuit de combinaison flexible rigide est composé d'une carte rigide et d'une technologie de carte flexible. Cette conception consiste à connecter le FPC multicouche à une ou plusieurs cartes rigides en interne et / ou en externe.
AP8545R PCB fait référence à la combinaison de la carte douce et de la carte dure. Il s'agit d'un circuit imprimé formé en combinant la fine couche de fond flexible avec la couche inférieure rigide, puis en plastiquant en un seul composant. Il a les caractéristiques de la flexion et du pliage. En raison de l'utilisation mixte de divers matériaux et de plusieurs étapes de fabrication, le temps de traitement du PCB flexion rigide est plus long et le coût de production est plus élevé.
Dans l'épreuvage PCB des consommateurs électroniques, l'utilisation du PCB R-F775 maximise non seulement l'utilisation de l'espace et minimise le poids, mais améliore également considérablement la fiabilité, éliminant ainsi de nombreuses exigences pour les joints soudés et les câbles fragiles sujets à des problèmes de connexion. Le PCB Flex rigide a également une résistance élevée aux chocs et peut survivre dans un environnement à fortes contraintes.
