À mesure que les systèmes électroniques deviennent de plus en plus sophistiqués, la demande en matière de densité de composants plus élevée, d'intégrité du signal améliorée et de gestion thermique améliorée continue d'augmenter. LePCB multicoucheest devenu la norme pour des applications allant des infrastructures de télécommunications et des dispositifs médicaux à l'électronique automobile et aux systèmes de contrôle industriels.HONTECs'est imposé comme un fabricant de confiance dePCB multicouchesolutions, au service des industries de haute technologie dans 28 pays avec une expertise spécialisée dans la production de prototypes à grande diversité, à faible volume et à rotation rapide.
La valeur d'unPCB multicoucheréside dans sa capacité à répondre à des exigences de routage complexes dans un encombrement réduit. En empilant plusieurs couches conductrices séparées par des matériaux isolants, ces cartes fournissent des plans d'alimentation, des plans de masse et des couches de signal dédiés qui fonctionnent ensemble pour maintenir l'intégrité du signal tout en minimisant les interférences électromagnétiques.HONTECcombine des capacités de fabrication avancées avec des normes de qualité rigoureuses pour fournir des produits PCB multicouches qui répondent aux spécifications les plus exigeantes.
Situé à Shenzhen, Guangdong,HONTECfonctionne avec des certifications notamment UL, SGS et ISO9001, tout en mettant activement en œuvre les normes ISO14001 et TS16949. L'entreprise s'associe à UPS, DHL et des transitaires de classe mondiale pour garantir une livraison mondiale efficace. Chaque demande reçoit une réponse dans les 24 heures, reflétant un engagement de réactivité que les équipes d'ingénierie mondiales apprécient.
Le nombre de couches d'unPCB multicoucheinfluence directement à la fois les performances électriques et le coût de fabrication. Des couches supplémentaires fournissent des canaux de routage dédiés qui réduisent la congestion du signal et permettent une séparation nette entre les circuits analogiques, numériques et de puissance. Pour les conceptions à grande vitesse, des plans de masse dédiés adjacents aux couches de signaux créent des lignes de transmission à impédance contrôlée qui maintiennent l'intégrité du signal à tous les niveaux. Cependant, chaque couche ajoutée augmente les coûts des matériaux, allonge le temps de fabrication et ajoute de la complexité aux processus de stratification et d'enregistrement.HONTECrecommande de déterminer le nombre de couches en fonction d'exigences de conception spécifiques plutôt que de cibles arbitraires. Un PCB multicouche à 4 couches fournit souvent une densité de routage suffisante pour de nombreuses applications tout en offrant des avantages de performances significatifs par rapport aux conceptions à 2 couches grâce à des plans d'alimentation et de masse dédiés. À mesure que la densité des composants augmente ou que la vitesse des signaux augmente, des configurations à 6 ou 8 couches deviennent nécessaires. Pour les conceptions comportant un nombre extrêmement élevé de composants ou des exigences de routage complexes, HONTEC prend en charge un nombre de couches allant jusqu'à 20 couches avec des techniques de stratification séquentielle qui maintiennent la précision de l'enregistrement. L'équipe d'ingénierie aide les clients à optimiser les empilements de couches pour atteindre les performances requises sans coûts inutiles.
Fiabilité dansPCB multicouchela fabrication exige un contrôle de qualité rigoureux à chaque étape de la production. HONTEC met en œuvre des protocoles complets d'inspection et de test conçus spécifiquement pour la construction multicouche. L'inspection optique automatisée vérifie les modèles de couches internes avant le laminage, garantissant ainsi que tout défaut est détecté avant que les couches ne deviennent inaccessibles. L'inspection aux rayons X confirme l'enregistrement des couches après le laminage, détectant tout désalignement qui pourrait compromettre les connexions intercouches. Les tests d'impédance valident que les traces à impédance contrôlée répondent aux spécifications de conception, en utilisant la réflectométrie dans le domaine temporel pour mesurer l'impédance caractéristique sur les réseaux critiques. L'analyse en coupe transversale fournit une confirmation visuelle de l'épaisseur du placage, de l'alignement des couches et de l'intégrité des vias, avec des échantillons prélevés sur chaque lot de production. Les tests électriques vérifient la continuité et l'isolation de chaque réseau, garantissant qu'aucune ouverture ou court-circuit n'existe dans le PCB multicouche terminé. Les tests de contrainte thermique simulent les conditions d'assemblage, soumettant les cartes à plusieurs cycles de refusion pour identifier tout défaut latent tel que le délaminage ou les fissures en fût.HONTECmaintient des enregistrements de traçabilité qui relient chaque PCB multicouche à ses paramètres de fabrication, soutenant l'analyse de la qualité et les efforts d'amélioration continue.
La sélection des matériaux façonne fondamentalement les performances électriques, thermiques et mécaniques de toutPCB multicouche. Les matériaux standard FR-4 constituent une solution rentable pour de nombreuses applications, offrant une stabilité thermique et des propriétés diélectriques adéquates pour les conceptions à usage général. Pour les applications de PCB multicouches nécessitant des performances thermiques améliorées, les matériaux à haute Tg maintiennent la stabilité mécanique aux températures élevées rencontrées lors de l'assemblage et du fonctionnement. Les conceptions numériques à grande vitesse nécessitent des matériaux à faibles pertes tels que la série Isola FR408 ou Panasonic Megtron, qui minimisent l'atténuation du signal et maintiennent une constante diélectrique constante sur toutes les plages de fréquences. Les applications RF et micro-ondes nécessitent des stratifiés spécialisés de Rogers ou Taconic qui offrent des propriétés électriques stables à hautes fréquences. HONTEC travaille avec ses clients pour sélectionner des matériaux qui correspondent aux exigences d'application spécifiques, en tenant compte de facteurs tels que la fréquence de fonctionnement, la plage de température et l'exposition environnementale. Les constructions diélectriques mixtes combinent différents types de matériaux au sein d'un seul PCB multicouche, optimisant les performances pour les couches de signaux critiques tout en maintenant la rentabilité pour les couches non critiques. L'équipe d'ingénierie fournit des conseils sur la compatibilité des matériaux, garantissant que les stratifiés sélectionnés adhèrent correctement pendant le laminage et maintiennent leur fiabilité tout au long du cycle de vie du produit.
HONTECmaintient des capacités de fabrication couvrant la gamme complète dePCB multicoucheexigences. La production multicouche standard prend en charge 4 à 20 couches avec des vias traversants conventionnels et des systèmes d'enregistrement avancés qui maintiennent l'alignement sur l'ensemble de la pile. Pour les conceptions nécessitant une densité plus élevée, les capacités HDI prennent en charge les vias borgnes, les vias enterrés et les structures de microvias qui permettent des géométries de routage plus fines et une taille de carte réduite.
Les poids en cuivre de 0,5 oz à 4 oz répondent à diverses exigences de transport de courant, tandis que les options de finition de surface incluent HASL, ENIG, argent par immersion et étain par immersion pour correspondre aux processus d'assemblage et aux exigences environnementales.HONTECtraite à la fois les quantités de prototypes et de production avec des délais optimisés pour la validation technique et la fabrication en volume.
Pour les équipes d'ingénierie à la recherche d'un partenaire de fabrication capable de fournir desPCB multicouchesolutions, HONTEC offre une expertise technique, une communication réactive et des systèmes de qualité éprouvés soutenus par des certifications internationales.
PCB ST115G - avec le développement de la technologie intégrée et de la technologie d'emballage microélectronique, la densité de puissance totale des composants électroniques augmente, tandis que la taille physique des composants électroniques et des équipements électroniques tend progressivement à être petite et miniaturisée, ce qui entraîne une accumulation rapide de chaleur , entraînant une augmentation du flux de chaleur autour des appareils intégrés. Par conséquent, un environnement à haute température affectera les composants électroniques et les dispositifs. Cela nécessite un système de contrôle thermique plus efficace. Par conséquent, la dissipation thermique des composants électroniques est devenue un objectif majeur dans la fabrication actuelle des composants électroniques et des équipements électroniques.

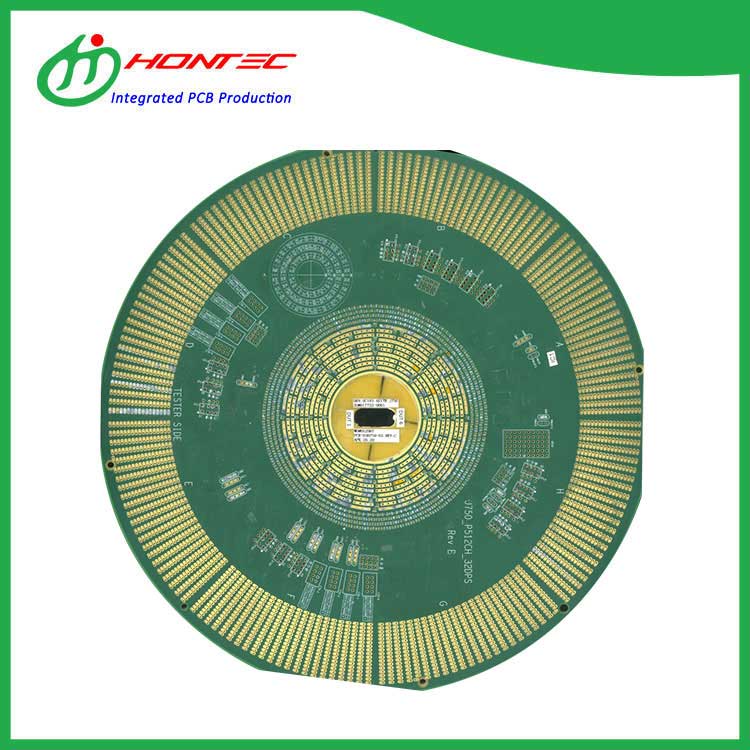

PCB sans halogène - halogène (halogène) est un élément Duzhi du groupe VII non or dans Bai, comprenant cinq éléments: le fluor, le chlore, le brome, l'iode et l'astatine. L'astatine est un élément radioactif et l'halogène est généralement appelé fluor, chlore, brome et iode. Le PCB sans halogène est un PCB de protection de l'environnement. Le PCB ne contient pas les éléments ci-dessus.
Le PCB Tg250 est fait de polyimide. Il peut résister longtemps à des températures élevées et ne se déforme pas à 230 degrés. Il convient aux équipements à haute température et son prix est légèrement supérieur à celui du FR4 ordinaire
La carte PCB S1000-2M est faite de matériau S1000-2M avec une valeur TG de 180. C'est un bon choix pour la carte PCB multicouche avec une fiabilité élevée, des performances à coût élevé, des performances élevées, une stabilité et une fonctionnalité
Pour les applications à grande vitesse, les performances de la plaque jouent un rôle important. Le PCB IT180A appartient au panneau à haute Tg, qui est également couramment utilisé. Il a des performances élevées, des performances stables et peut être utilisé pour des signaux de 10G.
ENEPIG PCB est l'abréviation de placage à l'or, au palladium et au nickelage. Le revêtement ENEPIG PCB est la dernière technologie utilisée dans l'industrie des circuits électroniques et l'industrie des semi-conducteurs. Le revêtement d'or d'une épaisseur de 10 nm et le revêtement de palladium d'une épaisseur de 50 nm peuvent atteindre une bonne conductivité, résistance à la corrosion et résistance au frottement.
