Résumé: PCB en cuivre lourdsont essentiels pour les applications haute puissance et haute fiabilité. Cet article explore leurs avantages, les considérations de conception, les processus de fabrication et les applications pratiques pour aider les ingénieurs et les entreprises à optimiser les performances électroniques tout en réduisant les pannes.
Table des matières
Qu'est-ce que les PCB en cuivre lourd ?

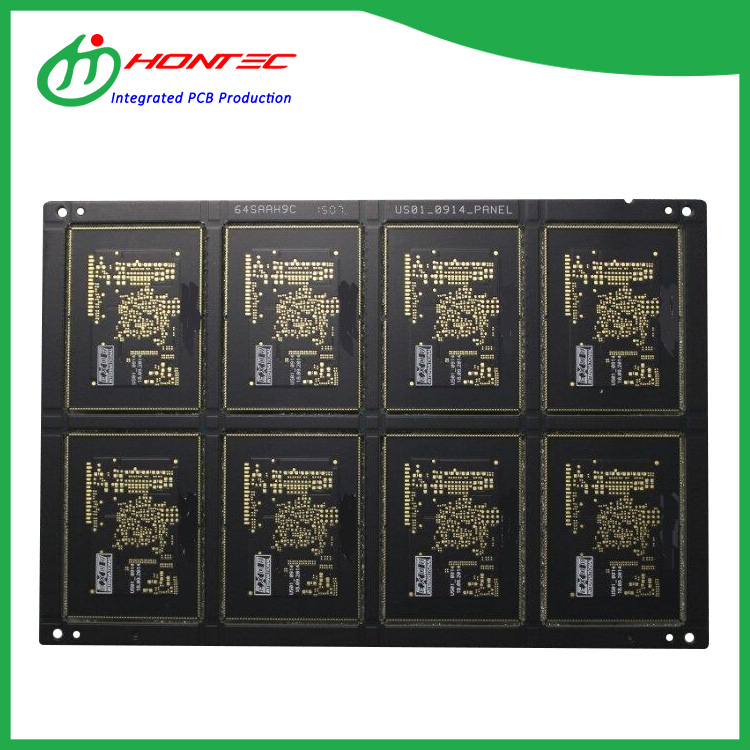

Les PCB en cuivre lourd sont des cartes de circuits imprimés conçues avec des épaisseurs de cuivre dépassant les niveaux standards, généralement 3 oz/ft² (105 μm) ou plus. Ils gèrent des courants plus élevés, dissipent efficacement la chaleur et sont essentiels pour l'électronique de puissance industrielle, l'électronique automobile et les circuits à courant élevé.
Par rapport aux PCB standards, les PCB en cuivre lourd offrent :
- Capacité de transport de courant améliorée
- Gestion thermique améliorée
- Résistance mécanique accrue
- Durée de vie plus longue dans des conditions exigeantes
Avantages des PCB en cuivre lourd
| Fonctionnalité | Avantage |
|---|---|
| Capacité de courant élevée | Prend en charge un ampérage plus élevé sans chauffage excessif. |
| Excellente dissipation thermique | Réduit le risque de défaillance des composants dû au stress thermique. |
| Résistance mécanique | Résiste à la déformation et à la déformation pendant le fonctionnement. |
| Durabilité | Prolonge la durée de vie des PCB dans les environnements industriels difficiles. |
Ces avantages rendent les PCB en cuivre lourd indispensables dans les secteurs où la fiabilité et les performances ne sont pas négociables.
Considérations de conception pour les PCB en cuivre lourd
La conception de PCB en cuivre lourd nécessite une attention particulière aux facteurs qui affectent les performances et la fabricabilité :
- Largeur et épaisseur du tracé :Assurez-vous que les traces gèrent le courant requis sans surchauffe.
- Gestion thermique :Utilisez des vias thermiques, des plans et des dissipateurs thermiques pour dissiper efficacement la chaleur.
- Sélection des matériaux :Choisissez des substrats tels que des panneaux FR-4, polyimide ou à âme métallique en fonction des besoins thermiques et mécaniques.
- Techniques de placage :Le cuivre électrodéposé garantit une épaisseur et une fiabilité uniformes.
- Panélisation :Optimisez le rendement de fabrication et réduisez les déchets.
Processus de fabrication de PCB en cuivre lourd
La production de PCB lourds en cuivre implique plusieurs étapes critiques :
- Préparation du matériau de base :Sélection de substrats de haute qualité et de feuilles de cuivre pré-liées.
- Laminage:Pressage de couches de cuivre et de préimprégnés sous haute chaleur et pression.
- Modélisation :Utilisation de la photolithographie pour définir les tracés des circuits.
- Gravure:Enlever l'excès de cuivre pour laisser les traces souhaitées.
- Galvanoplastie :Construire du cuivre supplémentaire pour les traces à courant élevé.
- Finition des surfaces :Application de HASL, ENIG ou d'autres finitions pour la soudabilité.
- Essai:Tests électriques, thermiques et mécaniques pour garantir les normes de performance.
Applications des PCB en cuivre lourd
Les PCB en cuivre lourd sont largement utilisés dans les industries où la durabilité et la manipulation à haute puissance sont essentielles :
- Alimentations et onduleurs industriels
- Véhicules électriques et bornes de recharge
- Infrastructure télécoms et 5G
- Imagerie médicale et équipements de diagnostic haute puissance
- Systèmes d'éclairage LED à courant élevé
Conseils d'entretien pour les PCB en cuivre lourd
Des soins appropriés garantissent la longévité et un fonctionnement fiable :
- Inspection visuelle régulière pour détecter la corrosion, le délaminage ou la surchauffe.
- Vérifiez les joints de soudure pour déceler des fissures et renforcez-les si nécessaire.
- Nettoyer avec des solutions non abrasives et antistatiques.
- Assurer une bonne gestion thermique pendant le fonctionnement.
- Suivez les directives du fabricant pour les limites de charge électrique.
Foire aux questions
- Q1 : Les PCB en cuivre lourd peuvent-ils gérer des courants extrêmement élevés ?
- Oui, avec une conception de trace et une épaisseur de cuivre appropriées, ils peuvent gérer des courants supérieurs à 100 A selon l'application.
- Q2 : Quelle peut être l’épaisseur de la couche de cuivre ?
- Les PCB en cuivre lourd typiques vont de 3 oz (105 μm) à 10 oz (350 μm) par couche.
- Q3 : Les PCB en cuivre lourd sont-ils plus chers ?
- Ils sont généralement plus coûteux que les PCB standards en raison des matériaux supplémentaires et de la complexité de fabrication, mais leurs performances et leur longévité justifient l'investissement.
- Q4 : Quelles industries bénéficient le plus des PCB en cuivre lourd ?
- Des secteurs tels que l’automobile, l’énergie industrielle, l’aérospatiale, les dispositifs médicaux et les télécommunications bénéficient considérablement de leurs performances actuelles et thermiques élevées.
Contacter Hontec
HONTECse spécialise dans les PCB en cuivre lourd de haute qualité qui répondent aux normes industrielles et commerciales exigeantes. Notre expertise garantit des circuits imprimés fiables et hautes performances pour vos applications les plus critiques. Pour plus de détails et des solutions personnalisées,Contactez-nousaujourd'hui.
