Comment les PCB haute vitesse prennent-ils en charge une transmission fiable du signal haute fréquence ?

2026-01-30 - Laissez-moi un message

Résumé de l'article

PCB haute vitessejoue un rôle essentiel dans les produits électroniques modernes où les débits de données, l'intégrité du signal et la stabilité du système sont essentiels. Des équipements de communication et serveurs à l'électronique automobile et aux systèmes de contrôle industriels, la conception de circuits imprimés à grande vitesse affecte directement les performances et la fiabilité. Cet article fournit une explication complète des principes fondamentaux des PCB à grande vitesse, des considérations de conception, de la sélection des matériaux et des paramètres pratiques, aidant les lecteurs à comprendre comment les PCB à grande vitesse résolvent les défis d'ingénierie du monde réel.

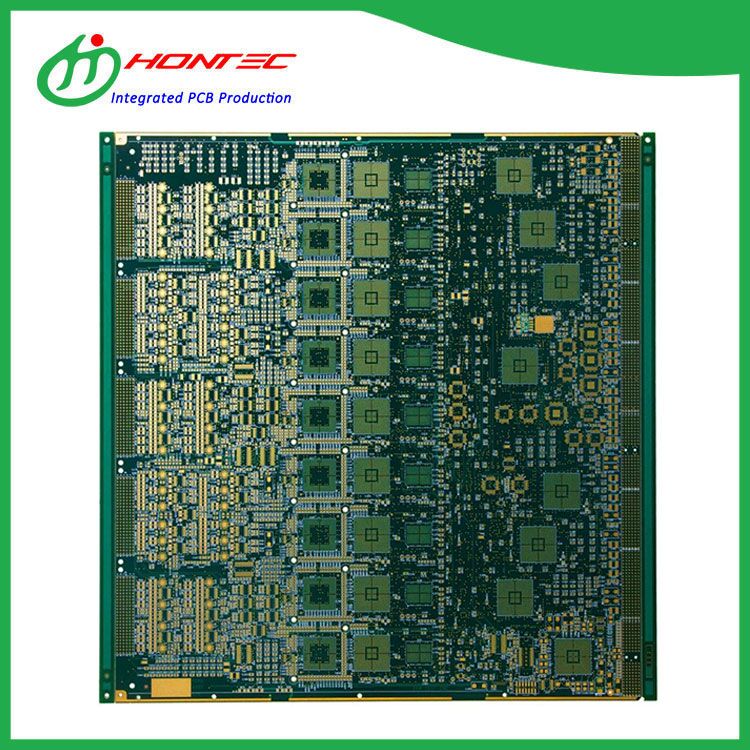

22Layer RF PCB

Contour

  • Introduction aux PCB haute vitesse
  • Pourquoi les PCB haute vitesse sont essentiels dans l'électronique moderne
  • Principes de conception de base des PCB haute vitesse
  • Sélection des matériaux et stratégie d'empilement
  • Paramètres techniques clés expliqués
  • Défis communs et solutions pratiques
  • Scénarios d'application de PCB à grande vitesse
  • Foire aux questions
  • Conclusion et contactez-nous

Introduction aux PCB haute vitesse

Les PCB haute vitesse font référence aux cartes de circuits imprimés conçues pour gérer des signaux numériques haute fréquence et haute vitesse avec un minimum de distorsion et de perte. À mesure que les temps de montée du signal deviennent plus courts et que les débits de données augmentent, les méthodes traditionnelles de conception de PCB ne suffisent plus. Le PCB haute vitesse se concentre sur le contrôle de l'impédance, la minimisation de la diaphonie, la réduction des interférences électromagnétiques et le maintien de l'intégrité du signal sur l'ensemble du chemin de transmission.

Plutôt que de simplement acheminer les traces entre les composants, la conception des PCB haute vitesse traite chaque chemin de signal comme une ligne de transmission contrôlée. Ce changement de philosophie de conception est essentiel pour répondre aux exigences de performances des systèmes électroniques modernes.


Pourquoi les PCB haute vitesse sont essentiels dans l'électronique moderne

Les systèmes électroniques modernes fonctionnent à des vitesses de plus en plus élevées. Les interfaces telles que PCIe, USB, HDMI, Ethernet et la mémoire haute vitesse reposent toutes sur une synchronisation précise du signal et sur l'intégrité de la forme d'onde. Sans techniques de conception de PCB à grande vitesse, les systèmes peuvent rencontrer des erreurs de données, une réflexion du signal, un bruit excessif ou une défaillance fonctionnelle complète.

Les circuits imprimés à grande vitesse répondent aux problèmes des clients tels qu'une communication instable, un rayonnement électromagnétique excessif, une durée de vie réduite du produit et des difficultés à réussir les tests de conformité. En intégrant des considérations électriques, matérielles et de fabrication, les PCB haute vitesse garantissent un fonctionnement fiable même dans des conditions exigeantes.


Principes de conception de base des PCB haute vitesse

Plusieurs principes fondamentaux guident la conception de PCB haute vitesse. Ces principes fonctionnent ensemble pour maintenir la qualité du signal tout au long du circuit.

  • Contrôle d'impédance :Le maintien d'une impédance de trace constante empêche la réflexion et la distorsion du signal.
  • Chemins de signaux courts :La réduction de la longueur de trace minimise le délai de propagation et l'atténuation.
  • Mise à la terre appropriée :Les plans de référence continus fournissent des chemins de retour stables pour les signaux à grande vitesse.
  • Planification des couches :La conception logique de l'empilement isole les signaux sensibles et réduit les interférences.
  • Stratégie de résiliation :Une terminaison appropriée absorbe les réflexions à la source ou à la charge.

Ces principes sont appliqués tout au long de la conception schématique, de la planification de la configuration et de la préparation de la fabrication pour garantir la cohérence du concept au produit fini.


Sélection des matériaux et stratégie d'empilement

La sélection des matériaux est un facteur décisif dans les performances des PCB haute vitesse. La stabilité de la constante diélectrique, le facteur de dissipation et le comportement thermique influencent tous la qualité de la transmission du signal.

Les catégories de matériaux courantes utilisées dans les PCB haute vitesse comprennent le FR-4 avancé, les stratifiés à faible perte et les matériaux haute fréquence. Le choix dépend de la fréquence de fonctionnement, du temps de montée du signal et des exigences environnementales.

La stratégie d'empilement détermine la manière dont les couches de signaux, les plans de puissance et les plans de masse sont disposés. Un empilement bien conçu réduit la variation d'impédance, supprime le couplage du bruit et simplifie le contrôle de fabrication.


Paramètres techniques clés expliqués

Paramètre Description
Fréquence de fonctionnement Définit la fréquence maximale du signal que le PCB peut prendre en charge de manière fiable
Constante diélectrique Impacte la vitesse de propagation du signal et la stabilité de l'impédance
Facteur de dissipation Indique la perte d'énergie du signal pendant la transmission
Tolérance d'impédance Contrôle la réflexion et la distorsion du signal
Nombre de couches Prend en charge l'isolation du signal, l'intégrité de l'alimentation et la densité de routage
Épaisseur du cuivre Affecte la résistance, la dissipation thermique et le calcul de l'impédance

Défis communs et solutions pratiques

La conception de PCB à grande vitesse présente des défis qui diffèrent du développement de PCB conventionnel. Les problèmes courants incluent la réflexion du signal, la diaphonie entre les traces adjacentes, les problèmes d'intégrité de l'alimentation et les interférences électromagnétiques.

Les solutions impliquent une modélisation précise de l'impédance, un espacement contrôlé entre les traces, des réseaux de distribution d'énergie optimisés et une utilisation appropriée des vias d'assemblage et des plans de référence. Les méthodes avancées de simulation et de validation réduisent encore davantage les risques de conception avant la fabrication.


Scénarios d'application de PCB à grande vitesse

La technologie des PCB à grande vitesse est largement appliquée dans de nombreux secteurs. Les domaines d'application typiques comprennent les centres de données, les infrastructures de télécommunications, l'électronique automobile, les équipements médicaux et l'automatisation industrielle.

Dans ces scénarios, la fiabilité du système et la stabilité à long terme sont essentielles. Les circuits imprimés à grande vitesse garantissent que les systèmes électroniques complexes fonctionnent de manière cohérente dans un débit de données élevé et dans des conditions environnementales difficiles.


Foire aux questions

Qu'est-ce qui différencie les PCB haute vitesse des PCB standards ?

Les PCB haute vitesse se concentrent sur le comportement de la ligne de transmission, le contrôle de l'impédance et l'intégrité du signal, tandis que les PCB standard traitent principalement de la connectivité de base et des fonctionnalités électriques.

Les PCB haute vitesse nécessitent-ils des processus de fabrication spéciaux ?

Oui, des tolérances plus strictes, des matériaux diélectriques contrôlés et un alignement précis des couches sont souvent nécessaires pour atteindre les objectifs de performances des PCB haute vitesse.

Comment les PCB haute vitesse améliorent-ils la fiabilité du système ?

En minimisant la distorsion du signal, en réduisant le bruit et en stabilisant la distribution d'énergie, le PCB haute vitesse garantit des performances constantes et réduit le risque de panne dans les systèmes à grande vitesse.


Conclusion et contactez-nous

Les PCB haute vitesse constituent une technologie fondamentale pour les systèmes électroniques avancés qui exigent précision, vitesse et stabilité. Grâce à une conception minutieuse, à la sélection des matériaux et au contrôle de la fabrication, les PCB haute vitesse permettent une transmission fiable des signaux haute fréquence dans diverses applications.

Avec une vaste expérience dans le développement et la fabrication de PCB à grande vitesse,HONTECpropose des solutions adaptées aux exigences techniques complexes et aux conditions d’exploitation réelles. Pour des solutions PCB haute vitesse personnalisées qui prennent en charge vos produits électroniques de nouvelle génération,Contactez-nousaujourd'hui pour discuter des besoins de votre projet et des objectifs techniques.
