HONTEC est l'un des principaux fabricants de cartes multicouches, spécialisé dans les circuits imprimés prototypes à mélange élevé, à faible volume et à rotation rapide pour les industries de haute technologie dans 28 pays.
Notre panneau multicouche a passé les certifications UL, SGS et ISO9001, nous appliquons également ISO14001 et TS16949.
Situé dansShenzhende GuangDong, HONTEC s'associe à UPS, DHL et des transitaires de classe mondiale pour fournir des services d'expédition efficaces. Bienvenue à acheter des cartes multicouches chez nous. Chaque demande des clients est répondue dans les 24 heures.
Carte principale de plate-forme de PCB-huile de grande taille PCB de grande taille: épaisseur du panneau 4.0mm, 4 couches, trou borgne L1-L2, trou borgne L3-L4, cuivre 4/4/4 / 4oz, Tg170, taille de panneau unique 820 * 850mm carte principale de plate-forme pétrolière: épaisseur du panneau 4,0 mm, 4 couches, trou borgne L1-L2, trou borgne L3-L4, cuivre 4/4/4/4 oz, Tg170, taille de panneau unique 820 * 850 mm.

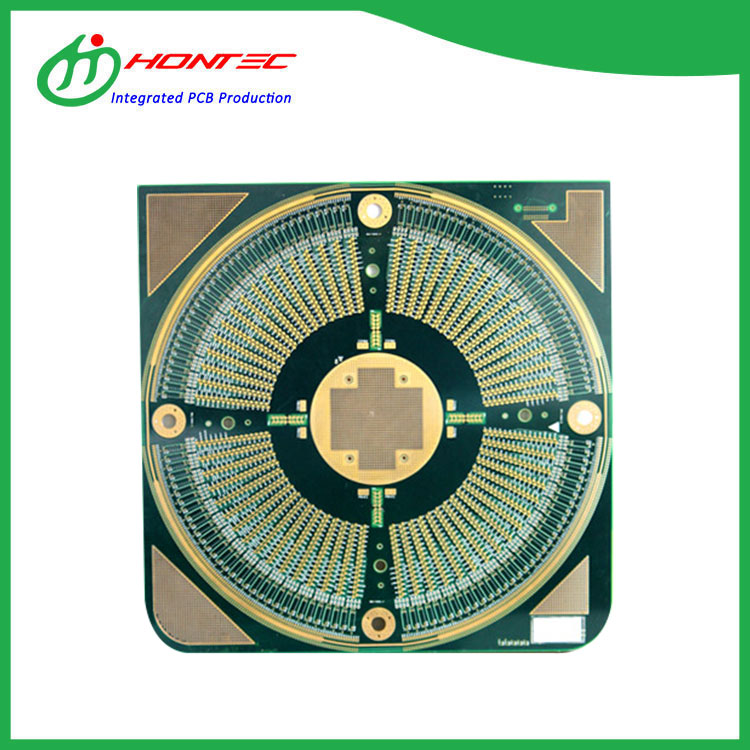

PCB de précision multicouche - La méthode de fabrication du panneau multicouche est généralement faite par le motif de la couche interne d'abord, puis le substrat simple ou double face est fabriqué par impression et méthode de gravure, qui est incluse dans l'intercalaire spécifié, puis chauffé, pressurisé et collé. En ce qui concerne le forage ultérieur, il est identique à la méthode de placage du trou traversant du panneau double face.
Le PCB à 8 couches de doigt d'or est en fait recouvert d'une couche d'or sur le stratifié plaqué de cuivre par un processus spécial, car l'or a une forte résistance à l'oxydation et une forte conductivité.
Carte de circuit imprimé multicouche - La méthode de fabrication de la carte multicouche est généralement réalisée d'abord par le motif de la couche interne, puis le substrat simple ou double face est fabriqué par un procédé d'impression et de gravure, qui est inclus dans l'intercalaire désigné, puis chauffé , pressurisé et collé. En ce qui concerne le forage ultérieur, il est identique à la méthode de placage du trou traversant de la plaque double face. Il a été inventé en 1961.
À l'ère tactile, les circuits imprimés à écran à condensateur ont été appliqués à divers équipements industriels, tels que l'automatisation industrielle, les terminaux de stations-service, les écrans d'affichage des avions, le GPS automobile, l'équipement médical, les terminaux bancaires POS et ATM, les instruments de mesure industriels et les rails à grande vitesse. etc.
Dans l'épreuvage PCB, une couche de feuille de cuivre est liée à la couche externe de FR-4. Lorsque l'épaisseur du cuivre est = 8 oz, elle est définie comme un circuit imprimé de cuivre lourd de 8 oz. La carte de circuit imprimé en cuivre lourd 8OZ a d'excellentes performances d'extension, haute température, basse température et résistance à la corrosion, ce qui permet aux produits d'équipement électronique d'avoir une durée de vie plus longue, et contribue également à simplifier considérablement la taille de l'équipement électronique. En particulier, les produits électroniques qui doivent exécuter des tensions et des courants plus élevés nécessitent un circuit imprimé en cuivre lourd de 8 OZ.
